اساس کار تست مایع نافذ

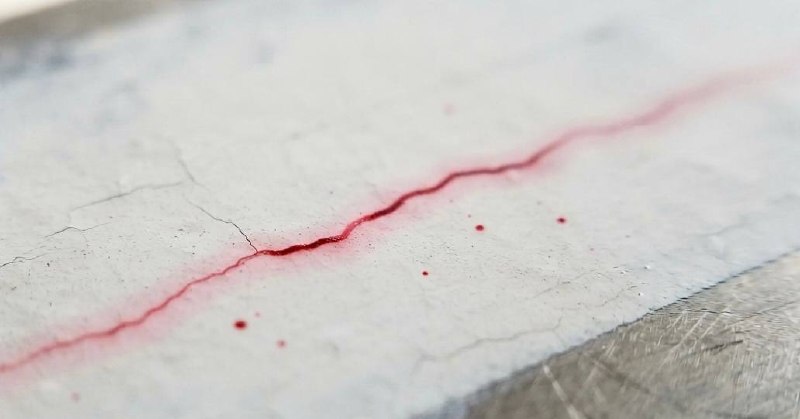

مبنای اصلی تست PT، خاصیت موئینگی (Capillary Action) است.

در صورتی که روی سطح قطعه ترک یا ناپیوستگی‌ای وجود داشته باشد که به سطح باز باشد، مایع نافذ می‌تواند در اثر نیروهای موئینگی وارد این ناپیوستگی شود. هرچه دهانه ناپیوستگی باریک‌تر باشد، اهمیت ویژگی‌های فیزیکی مایع نافذ و شرایط صحیح اجرای آزمون بیشتر می‌شود.

پس از سپری شدن زمان مناسب برای نفوذ، مایع نافذ اضافی از سطح قطعه برداشته می‌شود. در این مرحله باید دقت شود که مایع نافذ موجود در ناپیوستگی‌ها تا حد امکان باقی بماند.

سپس ماده آشکارساز یا Developer روی سطح اعمال می‌شود. Developer با ایجاد یک زمینه مناسب و کمک به خروج مایع نافذ باقی‌مانده در ناپیوستگی، باعث شکل‌گیری نشانه‌ای قابل مشاهده روی سطح می‌شود.

نکته مهم این است که آنچه در پایان آزمون مشاهده می‌شود در ابتدا یک نشانه (Indication) است و تفسیر آن نیازمند بررسی توسط فرد آموزش‌دیده و آشنا با روش آزمون و معیارهای پذیرش مربوط به قطعه است.

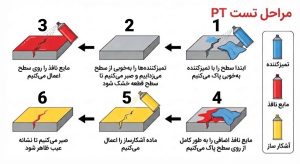

مراحل انجام تست مایع نافذ

اجرای صحیح تست PT به رعایت ترتیب مراحل و کنترل شرایط هر مرحله وابسته است. آماده‌سازی مناسب سطح و استفاده صحیح از مواد، نقش مهمی در قابل اعتماد بودن نتیجه آزمون دارد.

۱. تمیزکاری سطح (Pre-Cleaning)

پیش از اعمال مایع نافذ، سطح قطعه باید به‌خوبی تمیز شود.

وجود روغن، گریس، گردوغبار، ذرات ماسه، زنگ‌زدگی، رنگ یا سایر آلودگی‌ها می‌تواند مانع تماس و نفوذ مناسب مایع نافذ به داخل ناپیوستگی شود و در نتیجه احتمال از دست رفتن برخی نشانه‌ها را افزایش دهد.

این موضوع در قطعات ریخته‌گری اهمیت ویژه‌ای دارد؛ زیرا باقی‌ماندن ذرات و آلودگی‌های سطحی ناشی از فرآیند تولید می‌تواند بر نتیجه آزمون اثر بگذارد.

پس از تمیزکاری، سطح باید برای مرحله بعد در شرایط مناسب قرار داشته باشد.

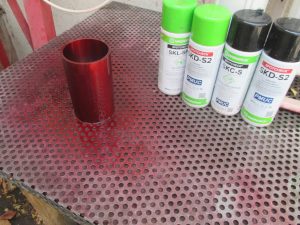

۲. اعمال مایع نافذ (Penetrant Application)

در این مرحله مایع نافذ به‌صورت یکنواخت روی سطح مورد آزمایش اعمال می‌شود.

هدف این است که تمام نواحی مورد نظر با ماده نافذ پوشش داده شوند تا در صورت وجود ناپیوستگی باز به سطح، مایع امکان ورود به آن را داشته باشد.

۳. زمان نفوذ (Dwell Time)

پس از اعمال مایع نافذ، باید مدت زمان مشخصی برای نفوذ آن در نظر گرفته شود.

این زمان به عوامل مختلفی از جمله نوع مایع نافذ، وضعیت سطح، جنس قطعه، نوع و اندازه ناپیو

ستگی مورد انتظار و الزامات روش آزمون وابسته است. بنابراین نمی‌توان یک زمان ثابت را برای تمام قطعات و شرایط آزمون تعیین کرد.

رعایت زمان نفوذ مناسب اهمیت زیادی دارد؛ زیرا زمان ناکافی می‌تواند فرصت لازم برای نفوذ مایع به برخی ناپیوستگی‌ها را کاهش دهد.

۴. حذف مایع نافذ اضافی (Excess Penetrant Removal)

پس از پایان زمان نفوذ، مایع نافذ اضافی از روی سطح قطعه برداشته می‌شود.

روش حذف مایع اضافی به نوع سیستم نافذ مورد استفاده بستگی دارد. این مرحله باید با دقت انجام شود؛ زیرا هدف، پاک کردن ماده اضافی از سطح است، نه خارج کردن مایع نافذی که درون ناپیوستگی باقی مانده است.

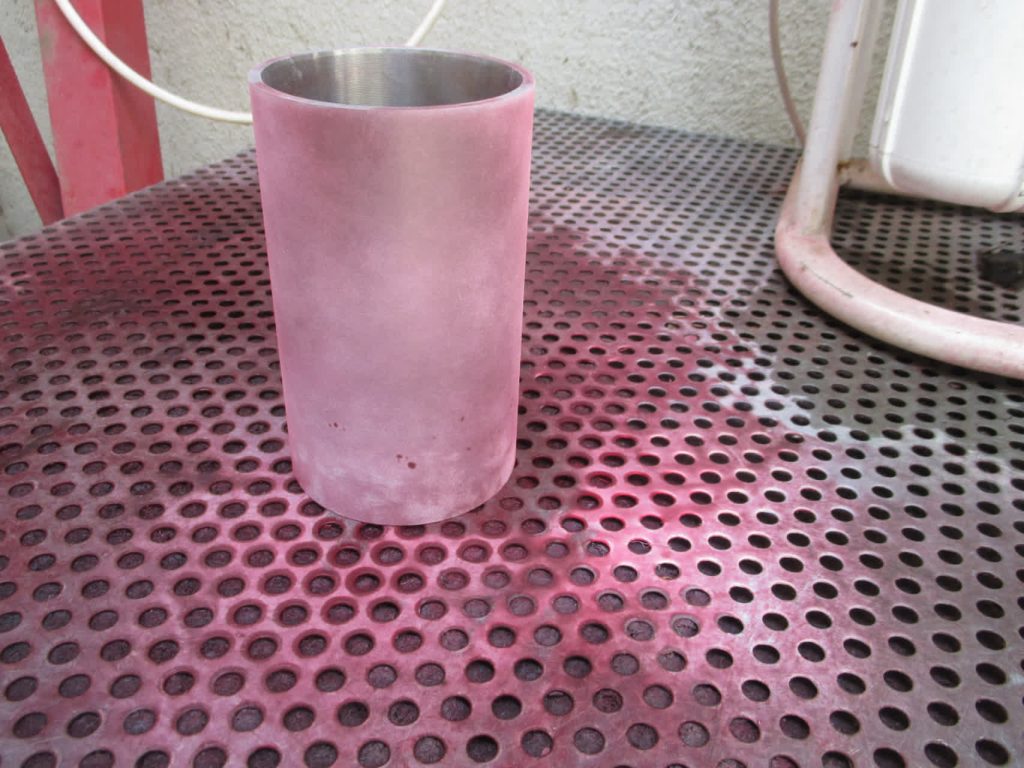

۵. اعمال ماده آشکارساز (Developer Application)

پس از آماده‌سازی سطح، Developer روی آن اعمال می‌شود.

Developer با ایجاد یک زمینه مناسب برای مشاهده و کمک به خروج مایع نافذ از ناپیوستگی، باعث ایجاد نشانه‌ای قابل مشاهده می‌شود.

این نشانه می‌تواند اطلاعات ارزشمندی درباره محل، شکل، گستردگی و الگوی ناپیوستگی در اختیار بازرس قرار دهد.

۶. مشاهده و بررسی نتایج (Inspection & Interpretation)

در این مرحله سطح قطعه تحت شرایط مناسب بررسی می‌شود.

هر نشانه ایجادشده الزاماً به معنای وجود یک عیب مردودکننده نیست. بازرس باید نشانه‌ها را بررسی و بر اساس شکل، موقعیت، اندازه و سایر ویژگی‌های آن‌ها و همچنین معیار پذیرش تعیین‌شده برای قطعه، درباره قابل قبول بودن وضعیت قطعه تصمیم‌گیری کند.

۷. پاک‌سازی نهایی (Post-Cleaning)

پس از پایان بازرسی و ثبت نتایج، در صورت نیاز مواد باقی‌مانده از فرآیند آزمون از روی سطح قطعه پاک می‌شوند.

پاک‌سازی نهایی به‌خصوص زمانی اهمیت دارد که قطعه قرار است وارد مرحله دیگری از فرآیند تولید یا ماشین‌کاری شود.

چه ناپیوستگی‌هایی با تست PT قابل شناسایی هستند؟

تست مایع نافذ برای شناسایی ناپیوستگی‌های باز به سطح کاربرد دارد. این ناپیوستگی‌ها می‌توانند در اثر فرآیند تولید یا شرایط کاری قطعه ایجاد شده باشند.

در قطعات ریخته‌گری و ماشین‌کاری‌شده، PT می‌تواند برای بررسی مواردی مانند:

* ترک‌های سطحی
* برخی ترک‌های ناشی از انقباض و تنش‌های ایجادشده در فرآیند تولید
* ترک‌های مرتبط با عملیات حرارتی، در صورت وجود شرایط ایجاد چنین ترک‌هایی
* برخی ناپیوستگی‌های سطحی ناشی از فرآیند ماشین‌کاری یا سنگ‌زنی
* برخی تخلخل‌ها یا حفره‌هایی که به سطح باز هستند
* سایر ناپیوستگی‌هایی که ارتباط مستقیم با سطح قطعه دارند

مورد استفاده قرار گیرد.

البته نوع ناپیوستگی قابل شناسایی به جنس قطعه، وضعیت سطح، هندسه قطعه، شرایط تولید و کیفیت اجرای آزمون وابسته است.

یک محدودیت اساسی PT این است که ناپیوستگی‌ای که کاملاً در داخل قطعه قرار داشته و هیچ راهی به سطح ندارد، با این روش قابل شناسایی نیست.

اهمیت تست PT در قطعات ریخته‌گری و ماشین‌کاری

در فرآیند تولید قطعات ریخته‌گری، کیفیت قطعه تنها به شکل و ابعاد نهایی آن محدود نمی‌شود. ایجاد ترک یا سایر ناپیوستگی‌ها در سطح می‌تواند بر عملکرد و قابلیت استفاده قطعه تأثیرگذار باشد.این موضوع برای قطعاتی که پس از ریخته‌گری تحت عملیات مختلفی مانند ماشین‌کاری قرار می‌گیرند نیز اهمیت دارد. برخی ناپیوستگی‌های موجود در سطح ممکن است در بازرسی ظاهری به‌سادگی قابل تشخیص نباشند؛ در چنین شرایطی استفاده از یک روش بازرسی مناسب می‌تواند اطلاعات بیشتری درباره وضعیت سطح قطعه در اختیار واحد کنترل کیفیت قرار دهد.

در تولید قطعاتی مانند بوش سیلندر، سرسیلندر، منیفولد دود و فلایویل، بسته به جنس، فرآیند تولید، وضعیت سطح و الزامات کنترل کیفیت، بررسی ناپیوستگی‌های سطحی می‌تواند بخشی از فرآیند ارزیابی کیفیت قطعه باشد.

تست PT در چنین شرایطی می‌تواند به‌عنوان ابزاری برای شناسایی ناپیوستگی‌های باز به سطح و کمک به کنترل کیفیت قطعات مورد استفاده قرار گیرد.

مزایای تست مایع نافذ

تست PT به دلیل ویژگی‌های اجرایی خود، در شرایط مناسب می‌تواند روش کاربردی و مقرون‌به‌صرفه‌ای برای بررسی ناپیوستگی‌های سطحی باشد.

حساسیت مناسب به ناپیوستگی‌های سطحی ریز

یکی از مهم‌ترین مزایای PT، قابلیت آن در آشکارسازی برخی ناپیوستگی‌های سطحی بسیار ریز است که ممکن است در بازرسی چشمی به‌راحتی دیده نشوند.

غیرمخرب بودن آزمون

در شرایط اجرای صحیح، انجام آزمون PT موجب تخریب قطعه نمی‌شود و پس از اتمام فرآیند و پاک‌سازی مناسب، قطعه می‌تواند به فرآیند تولید بازگردد.

امکان مشاهده مستقیم نشانه‌ها

یکی از ویژگی‌های کاربردی این روش، ایجاد نشانه روی سطح قطعه است. این نشانه می‌تواند محل و شکل ناپیوستگی را برای بازرس مشخص‌تر کند و ارزیابی سطح را آسان‌تر سازد.

تجهیزات نسبتاً ساده

برای بسیاری از کاربردهای PT، تجهیزات مورد نیاز نسبتاً ساده و قابل حمل هستند. این ویژگی امکان انجام آزمون را برای قطعات مختلف و در شرایط کارگاهی مناسب فراهم می‌کند.

مناسب برای قطعات با هندسه‌های مختلف

در صورت دسترسی مناسب به سطح و قابل قبول بودن وضعیت آن، PT می‌تواند برای بررسی بخش‌هایی از قطعات با هندسه‌های مختلف مورد استفاده قرار گیرد.

هزینه و زمان اجرایی مناسب

در بسیاری از کاربردهای کنترل کیفیت، PT به تجهیزات پیچیده‌ای نیاز ندارد و می‌تواند با هزینه و زمان اجرایی مناسبی انجام شود. به همین دلیل، برای بررسی ناپیوستگی‌های سطحی قطعات در شرایط مناسب، گزینه‌ای کاربردی محسوب می‌شود.

محدودیت‌ها و معایب تست PT

با وجود مزایای قابل توجه، PT نیز مانند هر روش بازرسی دیگری دارای محدودیت‌هایی است و انتخاب آن باید بر اساس نوع قطعه و نوع ناپیوستگی مورد انتظار انجام شود.

تشخیص ناپیوستگی‌های باز به سطح

PT تنها برای ناپیوستگی‌هایی کاربرد دارد که به سطح قطعه باز هستند. بنابراین عیوب کاملاً داخلی و فاقد ارتباط با سطح با این روش قابل شناسایی نیستند.

حساسیت بالا به وضعیت سطح

تمیزی و وضعیت سطح نقش مهمی در عملکرد آزمون دارد. آلودگی، چربی، ذرات ماسه، زنگ‌زدگی یا سایر مواد موجود روی سطح می‌توانند مانع نفوذ مناسب مایع نافذ یا ایجاد نشانه صحیح شوند.

محدودیت در سطوح بسیار متخلخل

در سطوح بسیار متخلخل یا دارای زبری نامناسب، مایع نافذ می‌تواند وارد منافذ سطحی شده و زمینه‌ای از نشانه‌های اضافی ایجاد کند. این موضوع می‌تواند تفسیر نتایج را دشوار کند؛ بنابراین مناسب بودن سطح قطعه باید پیش از انجام آزمون بررسی شود.

نیاز به پاک‌سازی

پس از انجام آزمون، بسته به شرایط استفاده از قطعه، ممکن است نیاز باشد مواد باقی‌مانده از سطح پاک شوند.

استفاده از مواد شیمیایی

برخی سیستم‌های PT شامل حلال‌ها و مواد شیمیایی هستند؛ بنابراین هنگام استفاده، نگهداری و دفع آن‌ها باید دستورالعمل‌های ایمنی مربوط به مواد رعایت شود.

نکات ایمنی در انجام تست مایع نافذ

رعایت اصول ایمنی هنگام انجام PT اهمیت زیادی دارد، زیرا برخی مواد مورد استفاده در این فرآیند می‌توانند قابل اشتعال یا برای تماس مستقیم با پوست و چشم نامناسب باشند.

به همین دلیل هنگام اجرای آزمون باید متناسب با مواد مورد استفاده:

* از دستکش و عینک ایمنی مناسب استفاده شود.
* تهویه کافی در محل انجام آزمون وجود داشته باشد.
* مواد شیمیایی مطابق دستورالعمل سازنده نگهداری و استفاده شوند.
* مواد قابل اشتعال از منابع حرارت و جرقه دور نگه داشته شوند.
* از تماس مستقیم مواد با پوست و چشم جلوگیری شود.
* اطلاعات ایمنی مواد پیش از استفاده بررسی شود.
* محیط انجام آزمون تمیز و منظم نگه داشته شود.
* مواد مصرف‌شده و پسماندهای حاصل از آزمون به شکل مناسب مدیریت شوند.

آموزش و تجربه فرد انجام‌دهنده نیز اهمیت زیادی دارد؛ زیرا اجرای نادرست هر یک از مراحل می‌تواند بر کیفیت نشانه‌ها و قابلیت اعتماد نتیجه آزمون اثر بگذارد.
